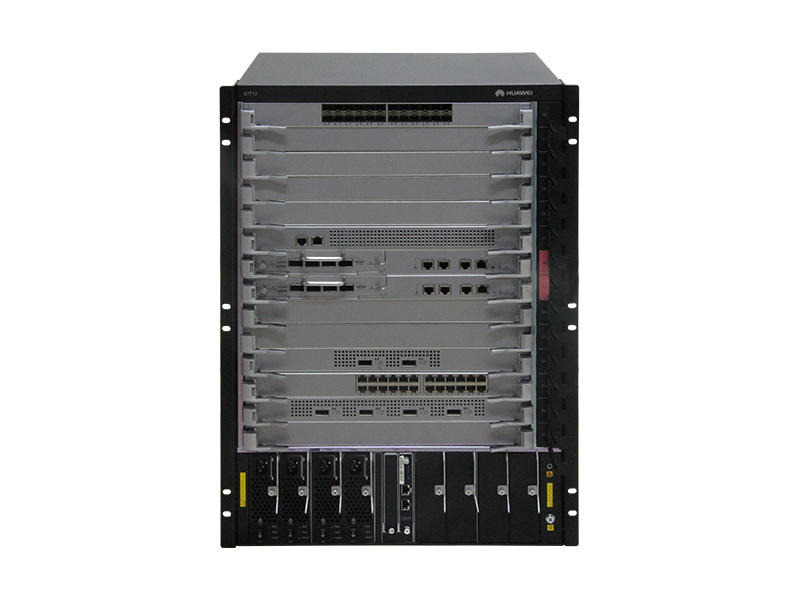

产品概述 S7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机。该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2~L4层交换服务基础上，进一步提供MPLS VPN、业务流分析、完善的HQoS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段，同时具备超强扩展性和可靠性。 S7700系列广泛适用于园区网络、数据中心核心/汇聚节点，可对无线、话音、视频和数据融合网络进行先进的控制，帮助企业构建交换路由一体化的端到端融合网络。 通过部署内置华为首款以太网络处理器ENP的敏捷单板，同时将系统软件升级到V2R5C00版本及之后版本，S7700可以升级为敏捷交换机，客户可以享有敏捷交换机带来的创新体验。 S7700系列提供S7703、S7706、S7710、S7712四种产品形态，支持不断扩展的交换能力和端口密度。S7700作为新一代智能交换机采用了全新的硬件平台，前后及左后风道散热整机架构，打造业界最佳能效比交换设备。关键部件冗余设计，最小化设备宕机与业务中断风险。创新节能控制芯片，整机智能节电，为网络绿色可持续发展提供领先的解决方案。 产品特点 S7700升级为敏捷交换机，让网络更敏捷地为业务服务 S7700支持随板AC，业务单板同时兼具无线AC功能，无需额外购买AC硬件；整机最大可管理4K AP；整机转发性能可达T-bit级，解决外置AC处理性能瓶颈，助力客户从容面向高速无线时代。 S7700支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持PPPoE/802.1X/MAC/Portal等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。 SVF2.0超级虚拟交换网，创新实现不仅将盒式交换机纵向虚拟为框式交换机板卡，而且将AP纵向虚拟为框式交换机的端口，使得原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，提供业界最简化网络管理方案。 iPCA网络包守恒算法，改变了传统利用模拟流量做故障定位的检测模型，可对任意业务流随时随地逐点检测网络质量，无需额外开销；可在短时间内立刻检测业务闪断性故障，检测直接精准到故障端口，实现从“粗放式运维”到“精准化运维”的大转变。 1588v2和同步以太，满足网络设备间的高精度时间同步，相比GPS的时间同步方案，提升安全的同时降低成本。 Service Chain多业务虚拟化，对网络增值业务处理能力(如防火墙FW)进行虚拟化，从而园区网络可以无差别地利用这些能力，而不受物理位置的约束。 强大的业务处理能力，提升网络架构扩展性 超高万兆和100G端口密度，单台设备最大支持576个10GE端口，48个100GE端口，充分满足多媒体视频会议、数据访问等大带宽应用需求。 多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、低时延、全业务的一体化网络解决方案。 支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、分层VPLS、VLL，满足企业VPN等接入需求。 完善的二、三层组播协议，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。 运营级高可靠性设计，可视化故障诊断 S7700具备超越5个9的高可靠性，主控、电源、风扇框等关键部件采用冗余设计，所有模块均支持热插拔。 S7700采用创新性CSS交换网集群技术，克服了业界普遍采用的线卡集群跨框多次交换，交换效率低下的架构难题，同时可以通过跨框链路聚合提高链路的利用率，并消除单点故障。 S7710新增支持CSS2交换网硬件集群，CSS2采用交换网硬件通道互联，集群系统的控制报文和数据报文不需要经由业务板卡转发，而是直接通过交换网一次转发。相对于传统业务口集群而言，不仅减少了软件故障可能带来的干扰，降低了板卡故障带来的风险，在时延上也大大缩减。CSS2创新支持主控1＋N备份，集群系统中只要保证任意一框的一个主控板运行正常，多框业务即可稳定运行。相对于传统业务口集群系统，每个框至少要有一块主控单元运行正常的限制，进一步提高了集群系统的可靠性。 S7700支持业务口集群技术，普通业务端口可以复用为集群端口，使端口应用更加灵活。 S7700支持快速自愈保护技术HSR (High-speed Self Recovery )，基于华为ENP板卡，独家实现端到端IP MPLS承载网50ms倒换保护，进一步提升网络可靠性。 专用的故障检测定位子卡，提供硬件BFD，提供3.3ms高精度硬件级以太OAM功能，802.3ah、802.1ag和ITU-Y.1731标准协议，网络故障发生时能够在第一时间检测所有终端Session联通性，图形化网管故障诊断界面，设备节点、链路自动遍历，实现网络快速故障检测与定位。 冗余控制引擎间主备无缝切换，设备优雅重启实现NSF无中断转发。支持ISSU业务运行中软件升级，设备软件升级过程中确保关键业务和服务不中断。 完善的QOS机制，提升语音、视频用户体验 S7700提供高品质的HQoS（Hierarchical Quality of Service）能力，支持从链路层到应用层流分类技术，具备完善的队列调度算法、拥塞控制算法，能够对数据流实现多级的精确调度，从而满足企业不同用户终端、不同业务种类的服务质量要求。 S7700提供硬件组播QOS低延时队列，全面满足企业视频业务优先级保障需求，为视频会议、监控等关键业务提供高质量承载保障。 创新的优先级调度算法，对传统QOS队列调度进行了专门针对企业语音与视频的优化，大幅降低IP语音时延、消除视频马赛克，提高用户体验。 高性能IPv6业务能力，IPv4到IPv6平滑升级 S7700软硬件平台均支持IPv6，取得工信部IPv6入网认证和IPv6 Ready第二阶段金色认证。 支持IPv4/IPv6双协议栈，支持多种隧道技术，支持IPv6静态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6组播，满足IPv6独立组网和IPv4/IPv6混合组网要求。 强大的网络流量分析能力，随时网络健康诊断 S7700支持NetStream业务分析功能，满足用户对网络流量实时采集、分析需要。 支持NetStream V5/V8/V9多种报文格式，支持聚合流量模板，减轻网络采集器系统压力，支持实时流量采集、动态报表生成、属性分析、流量异常告警等功能。 帮助客户对网络流量进行实时监控、现网设备吞吐分析，为优化网络结构、科学合理扩容提供决策依据。 全方位安全保护，应对企业内外部安全威胁 S7700支持MACsec，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场合。 NGFW新一代防火墙业务处理板，在提供传统防火墙、身份认证、Anti-DDOS等基础防御功能外，同时支持IPS、反垃圾邮件、Web安全、应用控制等专业安全功能。 提供完善的NAC解决方案，支持MAC地址认证、Portal认证、802.1x认证、DHCP Snooping触发认证多种认证方式，有效应对哑终端接入、移动设备接入和集中式IP地址分配等多种接入方式的安全挑战，确保企业网络安全。 提供2级CPU保护机制，支持1K CPU硬件保护队列，可实现数据和控制的分离处理，防止拒绝服务攻击、非法接入以及控制平面过载等安全威胁，提供业界领先的一体化安全解决方案。 创新节能芯片，智能功耗控制 创新节能芯片，实现按流量动态调整功率，支持端口休眠，无流量不耗电。 智能POE供电，可以实现基于PD设备角色启动不同的能源管理方案，保持设备能源管理弹性。 支持IEEE 802.3az能效以太网标准，线卡收发器具备低功率闲置模式，支持正常工作与低功率状态快速转换，低流量低功耗。

产品规格 项目 S7703 S7706 S7710 S7712 交换容量 4.80/40.00Tbps 16.00/76.80Tbps 57.92/256.00T Tbps 21.76/107.52Tbps 包转发率 1440/14400Mpps 2880/21120Mpps 8400/69120Mpps 2880/41280Mpps 主控板槽位 2 2 2 2 交换网槽位 0 2 4(CLOS架构) 2 业务槽位 3 6 10 12 无线管理 支持随板AC 支持AP接入控制、AP域管理和AP配置模板管理 支持射频模板管理、统一静态配置和集中动态管理 支持WLAN基本业务、QoS、安全和用户管理 支持AC功能分层部署 用户管理 支持统一用户管理 支持PPPoE、802.1X、MAC、Portal认证方式 支持基于流量和时长计费方式 支持分组分域分时授权方式 VLAN 支持Access、Trunk、Hybrid方式 支持default VLAN 支持VLAN 交换 支持QinQ、增强型灵活QinQ 支持基于MAC的动态VLAN分配 ARP 支持256K ARP表项 MAC地址功能 支持1M MAC地址表项 支持MAC地址自动学习和老化 支持静态、动态、黑洞MAC表项 支持源MAC地址过滤 支持基于端口和VLAN的MAC地址学习限制 环网保护技术 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) 支持SEP智能保护协议 支持BPDU保护、Root保护、环路保护 支持BPDU Tunnel 支持ERPS以太环保护协议（G.8032） IP路由 支持1M IPv4路由表项 支持RIP、OSPF、ISIS、BGP等IPv4动态路由协议 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6动态路由协议 组播 支持128K 组播路由表项 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping 支持 PIM DM、PIM SM、PIM SSM 支持MSDP、MBGP 支持用户快速离开机制 支持组播流量控制 支持组播查询器 支持组播协议报文抑制功能 支持组播CAC 支持组播ACL MPLS 支持MPLS基本功能 支持MPLS OAM 支持MPLS TE 支持MPLS VPN/VLL/VPLS 可靠性 支持LACP、支持跨设备E-Trunk 支持VRRP、BFD for VRRP 支持 BFD for BGP/IS-IS/OSPF/静态路由 支持 NSF、GR for BGP/IS-IS/OSPF/LDP 支持TE FRR、IP FRR 支持以太网OAM 802.3ah和802.1ag 支持快速自愈保护技术HSR 支持 ITU-Y.1731 支持DLDP 支持运行中软件升级ISSU QoS 支持256K ACL 支持基于Layer2协议头、Layer3协议、Layer4协议、802.1p优先级等的组合流分类 支持ACL、CAR、Remark、Schedule等动作 支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等队列调度方式 支持WRED、尾丢弃等拥塞避免机制 支持5级HQoS 支持流量整形 配置与维护 支持敏捷零配置部署 支持Console、Telnet、SSH等终端服务 支持SNMP v1/v2c/v3等网络管理协议 支持通过FTP、TFTP方式上载、下载文件 支持BootROM升级和远程在线升级 支持热补丁 支持用户操作日志 安全和管理 802.1x认证，Portal认证 MACSec 支持NAC 支持RADIUS和HWTACACS用户登录认证 命令行分级保护，未授权用户无法侵入 支持防范DoS攻击、TCP的SYN Flood攻击、UDP Flood攻击、广播风暴攻击、大流量攻击 支持1K CPU通道队列保护 支持ICMP实现ping和traceroute功能 支持RMON 支持Service Chain 时间同步 支持1588v2 支持同步以太 增值业务能力 支持Firewall功能 支持NAT功能 支持NetStream功能 支持IPSec功能 支持负载均衡功能 支持无线AC功能 支持IPS入侵防御系统 互通性 VBST基于VLAN生成树协议（和PVST/PVST+/RPVST 互通） LNP 链路类型协商协议（和DTP相似功能） VCMP VLAN集中管理协议（和VTP相似功能） 绿色节能 支持802.3az能效以太网 机箱尺寸mm（宽×深×高） 442×489×175 442×489×442 442×489×664 442×489×664 机箱重量（空配） 10Kg 15Kg 37kg 25Kg 工作电压 DC：–40V～–72V AC：90V～290V 整机最大功耗 1000W 2200W 4400W 4200W 整机最大POE功率 2200W 8800W S7710未支持POE功能 8800W

解决方案应用

大型园区网解决方案

S7700智能路由交换机可以作为大型企业园区汇聚交换机设备，组建高可靠、业务易扩展、易管理的企业园区网络。S7700支持硬件CPU通道队列，防火墙功能模块，在汇聚层为企业业务增加安全保障，保护企业核心免受DDoS攻击与各种安全威胁。

中小型园区网解决方案

S7700智能路由交换机支持OSPF、BGP、MPLS全线速转发，同时具备防火墙、IPSec模块，可以作为中小型企业园区网络的核心设备。为中小企业园区提供高性价比、高可靠、多业务易部署的网络解决方案。

S7700基本描述 LE0BN66EDC N66E直流总装机柜(共4路40A输出，单路最大1600W，600X600X2200mm) LE0BN66EAC N66E交流总装机柜(共8路10A输出，单路最大1600W，600X600X2200mm) LE2BN66EA000 N66E交流总装机柜(共4路16A输出，单路最大2500W，600X600X2200mm) ES0B00770300 S7703总装机箱 ES0B00770600 S7706总装机箱 ES1BS7710S00 S7710总装机箱 ES0B00771200 S7712总装机箱 ES1BS7703S01 S7703总装机箱-支持FCC ES0B017706P0 S7706 POE总装机箱 ES0B017712P0 S7712 POE总装机箱 LE0M00FBXB00 宽电压68风机盒 ES1M00FBX001 增强型宽电压68风机盒 监控板 LE0DCMUA0000 集中监控板 主控处理单元 ES0D00MCUA00 S7703 主控处理单元A ES1D2MCUAC00 S7703 主控处理单元A(可选配时钟) ES0D00SRUA00 S7706/S7712 主控处理单元A ES1D2SRUAC00 S7706/S7712 主控处理单元A(可选配时钟) ES0D00SRUB00 S7706/S7712 主控处理单元B-时钟 ES1D2SRUE000 S7706/S7712 主控处理单元E ES1D2SRUKC00 S7710 主控处理单元K(可选配时钟) ES1D2SFUK000 S7710 交换网单元K ES1D2SRUH000 S7706/S7712主控处理单元H 业务子卡 ES0D00FSUA00 增强灵活业务子卡 ES02VSTSA 集群业务子卡 ES1D2VS04000 4端口万兆集群业务子卡(SFP+) LE0D00CKMA00 时钟扣板-1588 十兆/百兆/千兆以太网电接口板 ES0DG24TFA00 24端口十兆/百兆/千兆以太网电接口板(FA,RJ45) ES0D0G48TA00 48端口十兆/百兆/千兆以太网电接口板(EA,RJ45) ES0DG48TFA00 48端口十兆/百兆/千兆以太网电接口板(FA,RJ45) ES0D0G48TC00 48端口十兆/百兆/千兆以太网电接口板(EC,RJ45) ES1D2G48TED0 48端口十兆/百兆/千兆以太网电接口板(ED,RJ45) ES0D0T24XA00 24端口十兆/百兆/千兆以太网电接口和2端口万兆以太网光接口板(EA,RJ45/XFP) 敏捷单板 ES1D2C04HX2S 4端口100GE以太网光接口板(X2S,QSFP28) ES1D2C04HX2E 4端口100GE以太网光接口板(X2E,QSFP28) ES1D2H02QX2S 2端口100GE以太网接口和2端口40GE以太网光接口板(X2S,QSFP28) ES1D2H02QX2E 2端口100GE以太网接口和2端口40GE以太网光接口板(X2E,QSFP28) ES1D2X48SX2S 48端口万兆以太网接口板(X2S,SFP+) ES1D2L08QX2E 8端口40GE以太网光接口板(X2E,QSFP+) ES1D2X32SX2S 32端口万兆以太网光接口板(X2S,SFP+) ES1D2X32SX2E 32端口万兆以太网光接口板(X2E,SFP+) ES1D2S24SX2S 24端口万兆以太网接口和8端口千兆以太网光接口板(X2S,SFP+) ES1D2S24SX2E 24端口万兆以太网接口和8端口千兆以太网光接口板(X2E,SFP+) ES1D2S16SX2S 16端口万兆以太网接口和16端口千兆以太网光接口板(X2S,SFP+) ES1D2S16SX2E 16端口万兆以太网接口和16端口千兆以太网光接口板(X2E,SFP+) ES1D2G48TX1E 48端口十兆/百兆/千兆以太网电接口板(X1E,RJ45) ES1D2G48SX1E 48端口百兆/千兆以太网光接口板(X1E,SFP) ES1D2S04SX1E 4端口万兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo电接口板(X1E,RJ45/SFP/SFP+) ES1D2S08SX1E 8端口万兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo电接口板(X1E,RJ45/SFP/SFP+) 百兆/千兆以太网光接口板 ES0D0G24SA00 24端口百兆/千兆以太网光接口板(SA,SFP) ES0D0G24SC00 24端口百兆/千兆以太网光接口板(EC,SFP) ES0D0G24CA00 24端口百兆/千兆以太网光接口和8端口百兆/千兆Combo电接口板(SA,SFP/RJ45) ES0D0S24XA00 24端口百兆/千兆以太网光接口和2端口万兆以太网光接口板(EA,SFP/XFP) ES0D0G48SA00 48端口百兆/千兆以太网光接口板(EA,SFP) ES0D0G48SC00 48端口百兆/千兆以太网光接口板(EC,SFP) ES1D2G48SFA0 48端口百兆/千兆以太网光接口板（FA,SFP） 百兆/千兆以太网光电混合接口板 ES0DG48CEAT0 36端口百兆/千兆以太网电接口和12端口百兆/千兆以太网光接口板(EA,RJ45/SFP) 万兆以太网光接口板 ES0D0X2UXA00 2端口万兆以太网光接口板(EA,XFP) ES0D0X4UXA00 4端口万兆以太网光接口板(EA,XFP) ES0D0X4UXC00 4端口万兆以太网光接口板(EC,XFP) ES1D2X08SED4 8端口万兆以太网光接口板(ED,SFP+) ES0D0X12SA00 12端口万兆以太网光接口板(SA,SFP+) ES1D2X16SFC0 16端口万兆以太网光接口板（FC,SFP+） ES1D2X16SSC2 16端口万兆以太网光接口板(SC,SFP+) ET1D2X32SSC0 32端口万兆以太网光接口板(SC,SFP+) ES1D2X40SFC0 40端口万兆以太网光接口板（FC,SFP+） ES1D2X48SEC0 48端口万兆以太网光接口板(EC,SFP+) 40GE以太网光接口板 ES1D2L02QFC0 2端口40GE以太网光接口板(FC,QSFP+) 100GE以太网光接口板 ES1D2C02FEE0 2端口100GE以太网光接口板(EE,CFP) POE接口板 ES0D0G48VA00 48端口百兆/千兆以太网POE电接口板(EA,RJ45,POE) 增值业务板 ET1D2FW00S00 下一代防火墙业务处理板A-含华为通用安全平台软件 ET1D2FW00S01 下一代防火墙业务处理板B-含华为通用安全平台软件 ET1D2IPS0S00 入侵防御和入侵检测业务处理板A-含华为通用安全平台软件 ACU2 WLAN ACU2无线接入控制板(含128 AP控制资源) 光模块 FE-SFP光模块 S-SFP-FE-LH40-SM1310 光模块-eSFP-FE-单模模块(1310nm,40km,LC) S-SFP-FE-LH80-SM1550 光模块-eSFP-FE-单模模块(1550nm,80km,LC) SFP-FE-SX-MM1310 光模块-SFP-100M/155M-多模模块(1310nm,2km,LC) eSFP-FE-LX-SM1310 光模块-eSFP-100M/155M-单模模块(1310nm,15km,LC) GE-SFP模块 SFP-1000BaseT 电模块-SFP-GE-电接口模块(100m,RJ45) eSFP-GE-SX-MM850 光模块-eSFP-GE-多模模块(850nm,0.5km,LC) SFP-GE-LX-SM1310 光模块-SFP-GE-单模模块(1310nm,10km,LC) S-SFP-GE-LH40-SM1310 光模块-eSFP-GE-单模模块(1310nm,40km,LC) S-SFP-GE-LH40-SM1550 光模块-eSFP-GE-单模模块(1550nm,40km,LC) S-SFP-GE-LH80-SM1550 光模块-eSFP-GE-单模模块(1550nm,80km,LC) eSFP-GE-ZX100-SM1550 光模块-eSFP-GE-单模模块(1550nm,100km,LC) 10GE-XFP光模块 XFP-SX-MM850 光模块-XFP-10G-多模模块(850nm,0.3km,LC) XFP-STM64-LX-SM1310 光模块-XFP-10G-单模模块(1310nm,10km,LC) XFP-STM64-LH40-SM1550 光模块-XFP-10G-单模模块(1550nm,40km,LC) XFP-STM64-SM1550-80km 光模块-XFP-10G-单模模块(1550nm,80km,LC) 10GE-SFP+光模块 OMXD30000 光模块-SFP+-10G-多模模块(850nm,0.3km,LC) SFP-10G-iLR 光模块-SFP+-9.8G-单模模块(1310nm,1.4km,LC) OSX010000 光模块-SFP+-10G-单模模块(1310nm,10km,LC) OSX040N01 光模块-SFP+-10G-单模模块(1550nm,40km,LC) OSXD22N00 光模块-SFP+-10G-多模模块(1310nm,0.22km,LC,LRM) LE2MXSC80FF0 光模块-SFP+-10G-单模模块(1550nm,80km,LC) SFP-10G-USR 光模块-SFP+-10G-多模模块(850nm,0.1km,LC) SFP-10G-ZR 光模块-SFP+-10G-单模模块(1550nm,80km,LC) SFP-10G-BXU1 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1270nm/RX1330nm,10km,LC) SFP-10G-BXD1 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1330nm/RX1270nm,10km,LC) SFP-10G-BXU2 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1330nm/RX1270nm,20km,LC) SFP-10G-BXD2 10GBase-BIDI单纤双向光模块-SFP-10G-单模模块(TX1270nm/RX1330nm,20km,LC) SFP-10G-ER-SM1330-BIDI 光模块-SFP+-10G-BIDI单模模块(TX 1330nm/RX 1270nm,40km,LC) SFP-10G-ER-SM1270-BIDI 光模块-SFP+-10G-BIDI单模模块(TX 1270nm/RX 1330nm,40km,LC) SFP-10G-AOC3M AOC光模块-SFP+-850nm-1G~10G-0.003km SFP-10G-AOC10M AOC光模块-SFP+-850nm-1G~10G-0.01km QSFP-4SFP10-AOC10M 光收发一体模块-QSFP+-40G-(850nm,10m,AOC)(对接4个SFP+) QSFP-H40G-AOC10M 光收发一体模块-QSFP+-40G-(850nm,10m,AOC) SFP-10G-ZCW1571 光模块-SFP+-10G-单模模块(CWDM,1571nm,70km,LC) SFP-10G-ZCW1591 光模块-SFP+-10G-单模模块(CWDM,1591nm,70km,LC) SFP-10G-ZCW1611 光模块-SFP+-10G-单模模块(CWDM,1611nm,70km,LC) 40GE-QSFP+&CFP光模块 QSFP-40G-LX4 40GBase-LX4光模块-QSFP+-40G-单模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) QSFP-40G-iSM4 40GBase-iSM4光模块-QSFP+-40G-单模模块(1310nm,1.4km,MPO) (可对接4个SFP+) QSFP-40G-eSM4 40GBase-eSM4光模块-QSFP+-40G-单模模块(1310nm,10km,MPO) (可对接4个SFP+) QSFP-40G-iSR4 40GBase-SR4光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) (可对接4个SFP+) QSFP-40G-LR4 40GBase-LR4光模块-QSFP+-40G-单模模块(1310nm,10km,LC) QSFP-40G-eiSR4 40GBase-eSR4光模块-QSFP+-40G-多模模块(850nm,0.3km,MPO) (可对接4个SFP+) QSFP-40G-ER4 40GBase-ER4光模块-QSFP+-40G-单模模块(1310nm,40km,LC) CFP-40G-SR4 高速光模块-CFP-40G-多模模块(850nm,4*10G,0.1km,MPO) CFP-40G-LR4 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,10km,直口LC) CFP-40G-ER4 高速光模块-CFP-40G-单模模块(1310nm 波段,41.25G,40km,直口LC) CFP-100G-ZR4 100GBase-CFP模块-100G-单模模块(1310nm 波段,4*25G,80km,直口LC) 100GE-CFP光模块 QSFP-100G-SR4 100GBase-SR4光模块-QSFP28-100G-多模模块(850nm,0.1km,MPO) QSFP-100G-PSM4 100GBase-PSM4光模块-QSFP28-100G-单模模块(1310nm,0.5km,MPO) QSFP-100G-CLR4 高速光模块-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km QSFP-100G-CWDM4 高速光模块-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km QSFP-100G-LR4 100GBase-LR4光模块-QSFP28-100G-单模模块(1310nm,10km,LC) CFP-100G-SR10 高速光模块-CFP-100G-多模模块(850nm,10*10G,0.1km,MPO)(可对接10个SFP+或2个QSFP+) CFP-100G-SR10 高速光模块-CFP-100G-多模模块(850nm,10*10G,0.1km,MPO)（可对接10个SFP+或2个QSFP+) CFP-100G-LR4 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,10km,直口LC) CFP-100G-ER4 高速光模块-CFP-100G-单模模块(1310nm 波段,4*25G,40km,直口LC) QSFP-100G-CU1M 高速电缆-100G QSFP28无源高速电缆-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太网100GbE QSFP-100G-CU3M 高速电缆-100G QSFP28无源高速电缆-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太网100GbE QSFP-100G-CU5M 高速电缆-100G QSFP28无源高速电缆-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太网100GbE CFP-100G-ZR4 100GBase-CFP模块-100G-单模模块(1310nm 波段,4*25G,80km,直口LC) BIDI-SFP光模块 SFP-FE-LX-SM1310-BIDI 光模块-eSFP-FE-BIDI单模模块(TX1310/RX1550,15km,LC) SFP-FE-LX-SM1550-BIDI 光模块-eSFP-FE-BIDI单模模块(TX1550/RX1310,15km,LC) SFP-GE-LX-SM1310-BIDI 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,10km,LC) SFP-GE-LX-SM1490-BIDI 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,10km,LC) SFP-GE-BXU1-SC 1000Base-BIDI单纤双向光模块-SFP-GE-单模模块(TX1490nm/RX1310nm,10km,SC) LE2MGSC40ED0 光模块-SFP-GE-BIDI单模模块(TX1490/RX1310,40km,LC) LE2MGSC40DE0 光模块-SFP-GE-BIDI单模模块(TX1310/RX1490,40km,LC) SFP-GE-ZBXD1 光模块-eSFP-GE-单纤双向模块(1570nm(Tx)/1490nm(Rx),80km,LC) SFP-GE-ZBXU1 光模块-eSFP-GE-单纤双向模块(1490nm(Tx)/1570nm(Rx),80km,LC) 电源 LE0MPSD16 1600W直流电源模块(灰色) LE0MPSA08 800W交流电源模块(灰色) PAC-2200WF 2200W交流电源模块 W2PSD2200 2200W直流电源模块(黑色) LE0W01DPDB 直流配电盒组件（共4路40A输出，单路最大1600W，含电源线） IN6W18L10A 交流分线盒组件（共8路10A输出，单路最大1600W，含电源线） IM1W24APD 交流分线盒组件（共4路16A输出，单路最大2500W，含电源线） 软件 ES0SMS277700 S7700基本软件，V200R007 ES0SMS287700 S7700基本软件，V200R008 ES0SMS297700 S7700基本软件，V200R009 ES0SMS2A7700 S7700基本软件，V200R010 ES0SSVFF7700 SVF功能授权(适用S7700系列) ES0SMPLS7700 MPLS功能授权 ES0SNQAF7700 NQA功能授权 ES0SIPV67700 IPV6功能授权 ES1SFIB128K0 X系列单板FIB资源授权-128K ES1SWL512AP0 WLAN无线接入控制器AP资源授权-512AP(配合X系列单板使用) ES1SWL128AP0 WLAN无线接入控制器AP资源授权-128AP(配合X系列单板使用) ES1SWL64AP00 WLAN无线接入控制器AP资源授权-64AP(配合X系列单板使用) ES1SWL16AP00 WLAN无线接入控制器AP资源授权-16AP(配合X系列单板使用) ES1SPPPOE4K0 PPPoE接入用户资源授权-4K(配合X系列单板使用) ES1SPPPOE8K0 PPPoE接入用户资源授权-8K(配合X系列单板使用) ES1SPPPOE16K PPPoE接入用户资源授权-16K(配合X系列单板使用) L-ACU2-128AP ACU2无线接入控制器AP资源授权(128 AP) 资料 ES0I000DOC00 S7700 智能路由交换机 产品文档
