产品外观

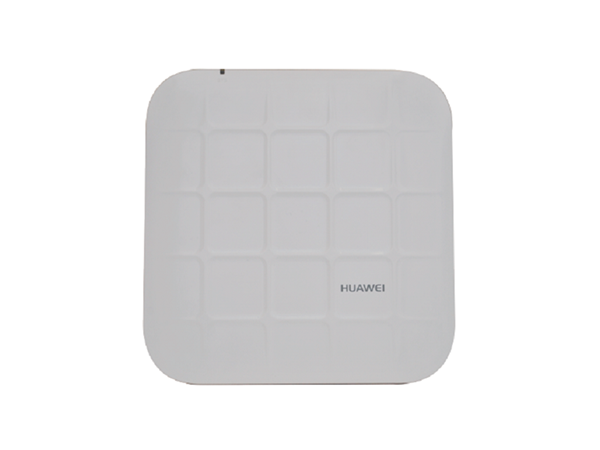

外观
端口
1.GE0～GE11：下行网口，用于连接远端单元或下层网络的交换机。支持10M/100M/1000M自适应，支持PoE输出。
2.GE12/UPoE：上行网口，支持10M/100M/1000M自适应，支持UPoE输入。
3.GE13：上行网口，用于连接AC或上层网络的交换机。支持10M/100M/1000M自适应。
4.防盗锁孔：连接防盗锁，以将设备固定到附近的固定物体上。
5.串口：连接维护终端，用于设备配置和管理。接口类型为RJ45。
6.Micro SD卡槽：插入Micro SD卡，用于扩展存储。支持的标准为SD2.0。
7.USB接口：连接U盘或其他存储设备，用于扩展存储。支持的标准为USB2.0。
8.Default：复位按钮。长按3s以上可以恢复出厂设置。
9.直流电源输入接口：通过直流电源线连接到电源。
LED指示灯
AD9430DN-12的指示灯包括：
- 系统指示灯：指示整个设备的运行状态。
- 下行网口指示灯：指示各下行网口的数据传输和PoE输出状态。
- USB指示灯：指示USB数据传输状态。
说明：
- 指示灯的颜色可能会随温度的变化有轻微的差异。
- USB指示灯在面板内侧，需要设备上电并插入USB设备后才能显示。
系统指示灯
系统指示灯状态说明
| 信息类型 | 颜色 | 指示灯状态 | 表达含义 |
|---|
| 上电缺省状态 | 绿色 | 常亮 | 设备刚刚上电，软件未启动。 |
| 软件启动过程状态 | 绿色 | 闪烁一下后常亮 | 当系统复位完成，软件开始启动后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。 |
| 运行4 | 绿色 | 慢闪（0.5Hz） | 系统运行正常，以太网连接正常，有用户关联。
随着命令输入系统进入uboot命令行状态，绿灯慢闪。 |
| 慢闪（0.2Hz） | 系统正常运行，以太网连接正常，无用户关联，系统处于低功耗状态。 |
| 告警 | 绿色 | 快闪（4Hz） | 软件升级过程中。
软件加载并启动后，FIT AP工作模式下，进入请求上线状态。上线成功（CAPWAP建链）之前一直处于此状态。
FIT AP工作模式下，上线失败（CAPWAP断链）。 |
| 故障 | 红色 | 常亮 | 设备有影响业务且无法自行恢复的故障（如DRAM检测失败，软件系统加载失败），需人工干预。 |
下行网口指示灯
下行网口指示灯状态说明
| 信息类型 | 颜色 | 指示灯状态 | 表达含义 |
|---|
| LINK | 绿色 | 常亮 | 以太网已连通，无数据传输。 |
| ACT | 绿色 | 闪烁 | 以太网已连通，且有数据传输。数据量越大闪的越快。 |
| PoE | 黄色 | 常亮 | PoE out功能被禁用。包含如下两种情形：
用户主动禁止该端口的PoE功能。
由于总电源功率限制的原因，系统禁止超出自身供电能力而对更多网口提供PoE供电。 |
| 黄色 | 闪烁（1Hz） | 由于错误导致PoE停止供电（如插入非兼容的PD）。 |
USB指示灯
USB指示灯状态说明
| 信息类型 | 颜色 | 指示灯状态 | 表达含义 |
|---|
| - | 熄灭 | 未插U盘/USB接口损坏/指示灯坏/插入非开局的U盘/USB升级后重启中 |
| 绿色 | 常亮 | U盘开局正确完成 |
| 绿色 | 闪烁（4Hz） | U盘数据读取中 |
| 黄褐色 | 常亮 | 文件拷贝完成且校验成功，U盘可以拔出 |
| 红色 | 闪烁（4Hz） | 配置文件执行错误或者U盘数据读取错误 |
