AP8030DN: 产品型号：AP8030DN; 产品产地：杭州; 发布日期：2017-04-21; 浏览次数：次; 咨询电话：15503662388; 关键词：热卖，华为，路由器，无线管理，上网，电脑，IT,核心,敏捷,无线局域网，接入控制器,室外接入点; 分享到： QQ空间新浪微博腾讯微博更多; 下一个产品上一个产品

产品特性

WLAN特性

兼容IEEE 802.11a/b/g/n/ac标准
支持3×3 MIMO，AP8030DN最高速率达1.75 Gbit/s,AP8130DN支持双5G,最高速率达2.6 Gbit/s
支持最大合并比（MRC）
支持空时分组码（STBC）
支持循环延时/循环移位分集 (CDD/CSD)
支持低密度奇偶校验（LDPC）
支持最大似然解码（MLD）
支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
支持802.11 动态频率选择(DFS)
支持20M、40M和80M模式下的ShortGI
基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持自动和手动两种速率调节方式
支持WLAN信道管理和信道速率调整
支持信道自动扫描功能，自动规避干扰
支持AP中每个SSID可独立配置隐藏功能，支持中文SSID
支持自动隐藏SSID，即当接入终端达到接入上限后，自动隐藏该SSID
支持SST（signal sustain technology）
支持U-APSD节电模式
支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发
支持AP自动上线功能
支持WDS
支持Mesh
支持多用户CAC
支持Mesh双MPP组网
支持Hotspot2.0
支持802.11k、802.11v协议的智能漫游

网络特性

符合IEEE 802.3u标准
支持速率和双工模式的自协商，自动MDI/MDI-X
支持根据用户接入的SSID划分VLAN
上行以太网口支持VLAN trunk功能
支持VLAN ID (1-4094)，每射频可设置16个VAP
支持AP上联口管理通道以tag和untag两种模式组网
支持DHCP Client，通过DHCP方式获取IP地址
支持业务数据的隧道转发和直接转发两种方式
支持同一VLAN中不同的无线终端之间的访问隔离
支持mDNS网关协议，可实现跨VLAN用户间的AirPlay、AirPrint等业务共享功能
支持用户访问控制（ACL）
支持LLDP链路发现
支持直接转发模式下的CAPWAP中断业务保持
支持AC统一认证
支持AC双链路备份
支持NAT
支持IPv6
QoS特性基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
支持按射频管理WMM参数
支持WMM节电模式
支持上行报文优先级映射和下行流量映射
支持队列映射和调度
支持基于每用户的带宽限制
支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验
支持Airtime调度安全特性
支持Open-System认证方式
支持WEP认证/加密方式
支持WPA/WPA2–PSK认证/加密方式
支持WPA/WPA2–802.1X认证/加密方式
支持WPA-WPA2混合认证
支持WAPI认证/加密方式
支持WIDS和WIPS，包括非法设备检测和反制，攻击检测和动态黑名单，STA/AP的黑白名单功能
支持802.1x认证、MAC地址认证、Portal认证等
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）
支持Soft GRE
支持802.11w协议，对管理帧进行加密

维护特性

支持通过AC对AP进行的集中管理和维护
支持AP自动上线功能，并自动加载配置，可即插即用
支持WDS零配置部署
支持Mesh零配置部署
支持批量自动升级
支持Telnet和串口两种本地管理方式
支持网管实时监控用户配置信息和快速故障定位
支持AP系统状态告警
支持Dying Gasp

BYOD

支持基于MAC OUI识别设备类型
支持基于HTTP User-Agent信息识别设备类型
支持基于DHCP Option信息识别设备类型
支持Raduis服务器根据Raduis认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS策略

定位服务

支持对AeroScout、Ekahau的Tag定位
支持对WiFi终端的定位

频谱分析

对蓝牙、微波炉、无绳电话、Zigbee、Game Controller、2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别
与eSight配合，对干扰源进行定位和频谱显示

产品规格

基本参数

项目		描述
物理参数	尺寸（长×宽×高）	290mm×260mm×100mm
	重量	AP8030DN：3.6kg；AP8130DN：4kg
	系统内存	256 MB DDR3 64 MB Flash
电源参数	电源输入	POE供电：满足802.3at以太网供电标准
电源参数	最大功耗	AP8030DN：20.1W；AP8130DN：22.4W
环境参数	工作温度	-40℃～+65℃
	存储温度	-40℃～+70℃
	工作湿度	0%～100%（非凝结）
	防水等级	IP67
	海拔	–60m～5000m

射频参数

项目	描述
天线类型	内置定向天线
可同时在线的用户数量	≤256 说明每个VAP下可同时在线的用户数量≤128。每个射频下可同时在线的用户数量≤128。
每射频口最大发射功率	2.4G：23dBm；5G：21dBm 说明 FCC认证区域（包含美国），2.4GHz频段不支持配置信道带宽为40M。实际发射功率遵照不同国家和地区法规而有所不同。发射功率支持1dB步长调整，可调范围支持从最大发射功率向下15dB。
支持的信道速率	802.11a：6、9、12、18、24、36、48和54Mbit/s 802.11b：1、2、5.5和11Mbit/s 802.11g：1、2、5.5、6、9、11、12、18、24、36、48和54Mbit/s 802.11n：6.5～450Mbit/s 802.11ac：6.5～1300Mbit/s
接收灵敏度	2.4 GHz 802.11b (CCK) -100 dBm @ 1 Mb/s -90 dBm @ 11 Mb/s	2.4 GHz 802.11g (non-HT20) -95 dBm @ 6 Mb/s -82 dBm @ 54 Mb/s	2.4 GHz 802.11n (HT20) -95 dBm @ MCS0 -74 dBm @ MCS23	2.4 GHz 802.11n(HT40) -92 dBm @ MCS0 -71 dBm @ MCS23
5 GHz 802.11a (non-HT20) -96 dBm @ 6 Mb/s -80 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -95 dBm @ MCS0 -74 dBm @ MCS23	5 GHz 802.11n (HT40) -92 dBm @ MCS0 -71 dBm @ MCS23	-
5 GHz 802.11ac (VHT20) -95 dBm @ MCS0NSS1 -67 dBm @ MCS9NSS3	5 GHz 802.11ac (VHT40) -92 dBm @ MCS0NSS1 -63 dBm @ MCS9NSS3	5 GHz 802.11ac (VHT80) -90 dBm @ MCS0NSS1 -59 dBm @ MCS9NSS3	-

项目

描述

天线类型

内置定向天线

可同时在线的用户数量

≤256

说明

每个VAP下可同时在线的用户数量≤128。

每个射频下可同时在线的用户数量≤128。

每射频口最大发射功率

2.4G：23dBm；5G：21dBm

说明

FCC认证区域（包含美国），2.4GHz频段不支持配置信道带宽为40M。实际发射功率遵照不同国家和地区法规而有所不同。

发射功率支持1dB步长调整，可调范围支持从最大发射功率向下15dB。

支持的信道速率

802.11a：6、9、12、18、24、36、48和54Mbit/s

802.11b：1、2、5.5和11Mbit/s

802.11g：1、2、5.5、6、9、11、12、18、24、36、48和54Mbit/s

802.11n：6.5～450Mbit/s

802.11ac：6.5～1300Mbit/s

接收灵敏度

2.4 GHz

802.11b (CCK)

-100 dBm @ 1 Mb/s

-90 dBm @ 11 Mb/s

2.4 GHz

802.11g (non-HT20)

-95 dBm @ 6 Mb/s

-82 dBm @ 54 Mb/s

2.4 GHz

802.11n (HT20)

-95 dBm @ MCS0

-74 dBm @ MCS23

2.4 GHz

802.11n(HT40)

-92 dBm @ MCS0

-71 dBm @ MCS23

5 GHz

802.11a (non-HT20)

-96 dBm @ 6 Mb/s

-80 dBm @ 54 Mb/s

5 GHz

802.11n (HT20)

-95 dBm @ MCS0

-74 dBm @ MCS23

5 GHz

802.11n (HT40)

-92 dBm @ MCS0

-71 dBm @ MCS23

5 GHz

802.11ac (VHT20)

-95 dBm @ MCS0NSS1

-67 dBm @ MCS9NSS3

5 GHz

802.11ac (VHT40)

-92 dBm @ MCS0NSS1

-63 dBm @ MCS9NSS3

5 GHz

802.11ac (VHT80)

-90 dBm @ MCS0NSS1

-59 dBm @ MCS9NSS3

组网应用

AP8030DN&AP8130DN支持高等级IP67防尘防水标准，可适用于广场、步行街、游乐场等覆盖场景，或者无线港口、无线数据回传、无线视频监控等桥接场景。

AP8030DN&AP8130DN作为最新一代802.11ac室外型双频无线AP（Access Point），支持3×3MIMO，具有卓越的室外覆盖性能及超强的硬件防护，支持2.4GHz和5GHz频率，支持无线网桥，兼容IEEE 802.11a/b/g/n/ac标准。双频同时提供业务，提供更高的接入容量，具有完善的业务支持能力，高可靠性，高安全性，网络部署简单，自动上线和配置，实时管理和维护等特点，满足室外放装型网络部署要求。

Fit AP典型组网图(接入点模式)

在上述组网中，设备作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。

Fit AP WDS典型组网图（网桥模式-点对点）

Fit AP WDS典型组网图（网桥模式-点对多点）

在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。

Fit AP Mesh典型组网图

在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。

Fat AP典型组网图

在上述组网中，设备作为Fat AP独立完成用户接入、认证、数据安全、业务转发和QoS等功能。

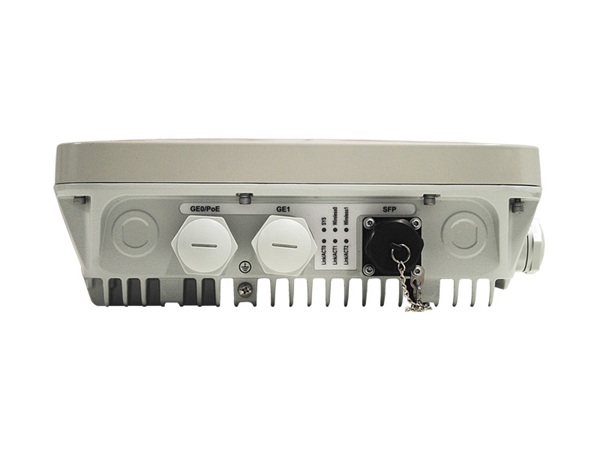

1. GE0/PoE：10/100/1000M，用于有线以太网连接。并且支持PoE供电。
2. GE1：10/100/1000M，用于有线以太网连接。
3.SFP：光纤接口。
4.Console：Console接口。
5. RSSI：通过量取接口固定脚位的电压值，判断当前的射频功率。
6. Default：缺省按钮。拧下螺丝，从螺丝孔中长按此按钮超过3秒，可恢复出厂缺省值。

AP8130DN端口

1.GE0/PoE：10/100/1000M，用于有线以太网连接。并且支持PoE供电。
2. GE1：10/100/1000M，用于有线以太网连接。
3.SFP：光纤接口。
4.5G：5G天线接口
5. 2.4G/5G：2.4G和5G天线接口
6. Console：Console接口。
7. RSSI：通过量取接口固定脚位的电压值，判断当前的射频功率。
8. Default：缺省按钮。拧下螺丝，从螺丝孔中长按此按钮超过3秒，可恢复出厂缺省值。

LED指示灯

信息类型	颜色	指示灯状态	表达含义
上电缺省状态	绿色	常亮	设备刚刚上电，软件未启动，绿灯常亮。
软件启动过程状态	绿色	闪烁一下后常亮	当系统复位完成，软件开始执行后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。
运行	绿色	慢闪（0.5Hz）	表明系统处于正常运行状态，系统正常运行，以太网连接正常，有用户关联。随着命令输入系统进入uboot命令行状态，绿灯慢闪。
运行	绿色	慢闪（0.2Hz）	系统正常运行，以太网连接正常，无用户关联，系统处于低功耗状态。
告警	绿色	快闪（4Hz）	软件升级过程中。软件加载并启动后，FIT AP工作模式下，进入请求上线状态。上线成功(CAPWAP建链)之前一直处于此状态。 FIT AP工作模式下，上线失败（CAPWAP断链）。
故障	红色	常亮	表明设备有影响业务且无法自行恢复的故障，需人工干预（如DRAM检测失败，软件系统加载失败）。

Link灯的指示灯状态说明

信息类型	颜色	指示灯状态	表达含义
LINK	绿色	常亮	系统正常，以太网连通正常，无数据传输。
ACT	绿色	闪烁	系统正常，以太网连通正常，有数据传输，数据流量越大闪烁越频繁。

Wireless灯的指示灯状态说明（流量点灯模式）

信息类型	颜色	指示灯状态	表达含义
LINK	绿色	常亮	系统正常，以太网连通正常，无数据传输。
ACT	绿色	闪烁	系统正常，以太网连通正常，有数据传输，数据流量越大闪烁越频繁。

Wireless灯的指示灯状态说明（无线网桥点灯模式）

颜色	Wireless	表达含义
黄色/绿色	常灭	WDS/Mesh没有连接上，或信号极差。
	常亮	WDS/Mesh正常接入，信号强度好。
	快闪（4Hz）	WDS/Mesh正常接入，信号强度中等。
	慢闪（0.5Hz）	WDS/Mesh正常接入，信号强度差。
