处于同一网段的两台PC，划分在不同的VLAN下能否互通？

下面让我们用实验来验证真理！

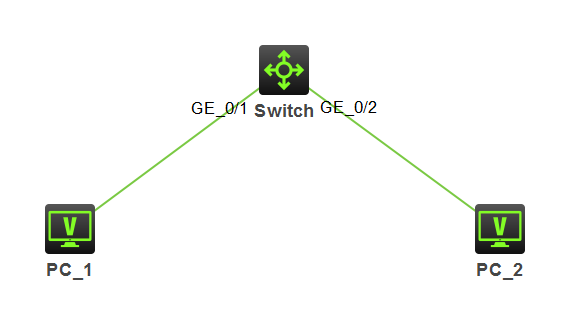

实验需求：一台交换机、两台PC。

实验环境：HCL模拟器

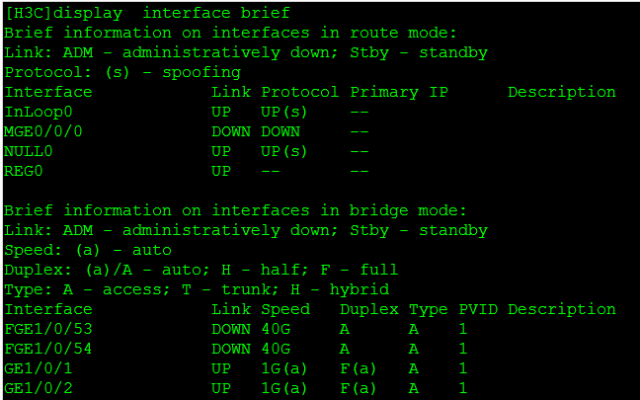

首先我们将两台PC配置在同一网段，PC1：192.168.1.1/24；PC2：192.168.1.2/24；交换机设备采用默认配置，此时我们的交换机所有端口都应该处于vlan1下。

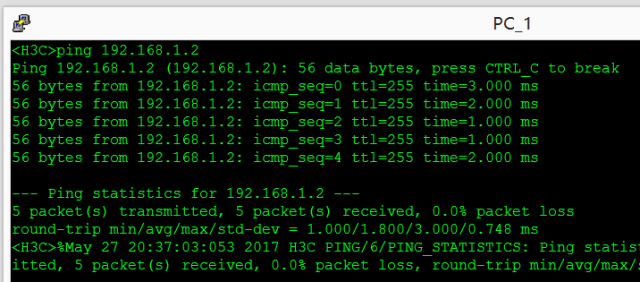

好，现在我们使用PC1去ping PC2，发现可以互通。

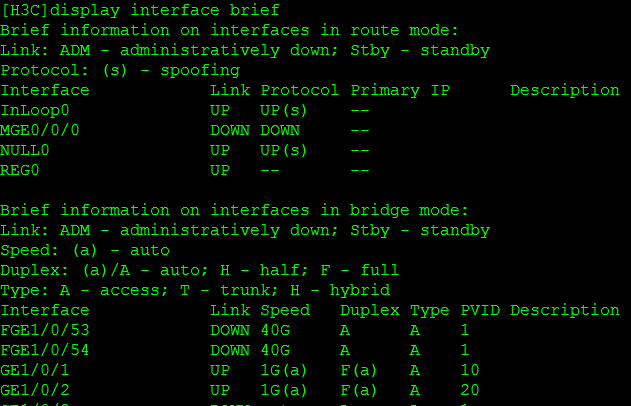

那么接下来，我们将交换机连接PC1的端口G1/0/1划分到VLAN10下，将连接PC2的端口划分到VLAN20下。现在我们的两台PC处于不同的VLAN了，但处于同一网段。

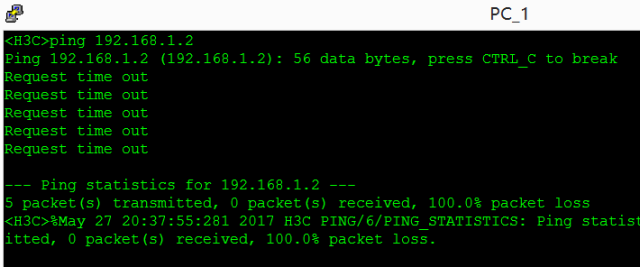

此时我们再拿PC1去ping PC2，发现！不通了！

这是为什么呢？大家好好思考一下交换机的转发原理。

当我们的交换机接收到一个数据帧时，会为数据帧打上相应接口上的VLAN标签，之后会在对应vlan的MAC地址表中查找对应的表项进行转发。

拿我们的实验来讲，PC1 ping PC2。交换机接收到数据帧后，会为其打上VLAN10的标签，然后交换机通过查找VLAN10对应MAC地址表进行转发，此时仅会在处于VLAN10的MAC地址表项中查找，然而我们的目的地址处于VLAN20中。所以交换机无法转发出此数据帧。那么问题就来了，两台PC处于不同vlan，那么二层就一定不能互通了么？

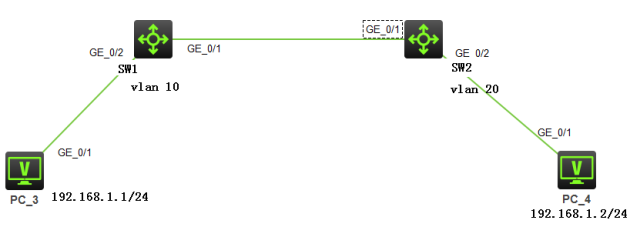

下面我们看一下这个实验图：

现在把PC3和PC4连接两台交换机的端口分别划分到vlan10和vlan20中。

但是把两台交换机互连的端口修改成trunk端口，SW1交换机的G1/0/1的trunk端口PVID修改成vlan10，SW2交换机的G1/0/1的trunk端口PVID修改成vlan20。

此时大家可以按照上面的配置做一下实验你会发现是可以互通的。

因为PC3发送的报文交给SW1的G1/0/2端口会打上端口所属的vlan10的标记。这个报文想从G1/0/1端口发送出去，正好SW1的G1/0/1端口是trunk端口，PVID是vlan10，所以报文发送出去之前会去掉vlan号，没有vlan号的报文交给SW2的G1/0/1端口，因为是trunk端口，打上trunk端口所属的vlan20的vlan号，最后报文从SW2的G1/0/2端口去掉vlan20的vlan号交给PC4。

写在最后，其实还有一个比较经典的vlan间互通的方式，就是hybrid也可以做到不同vlan之间的PC互通。
